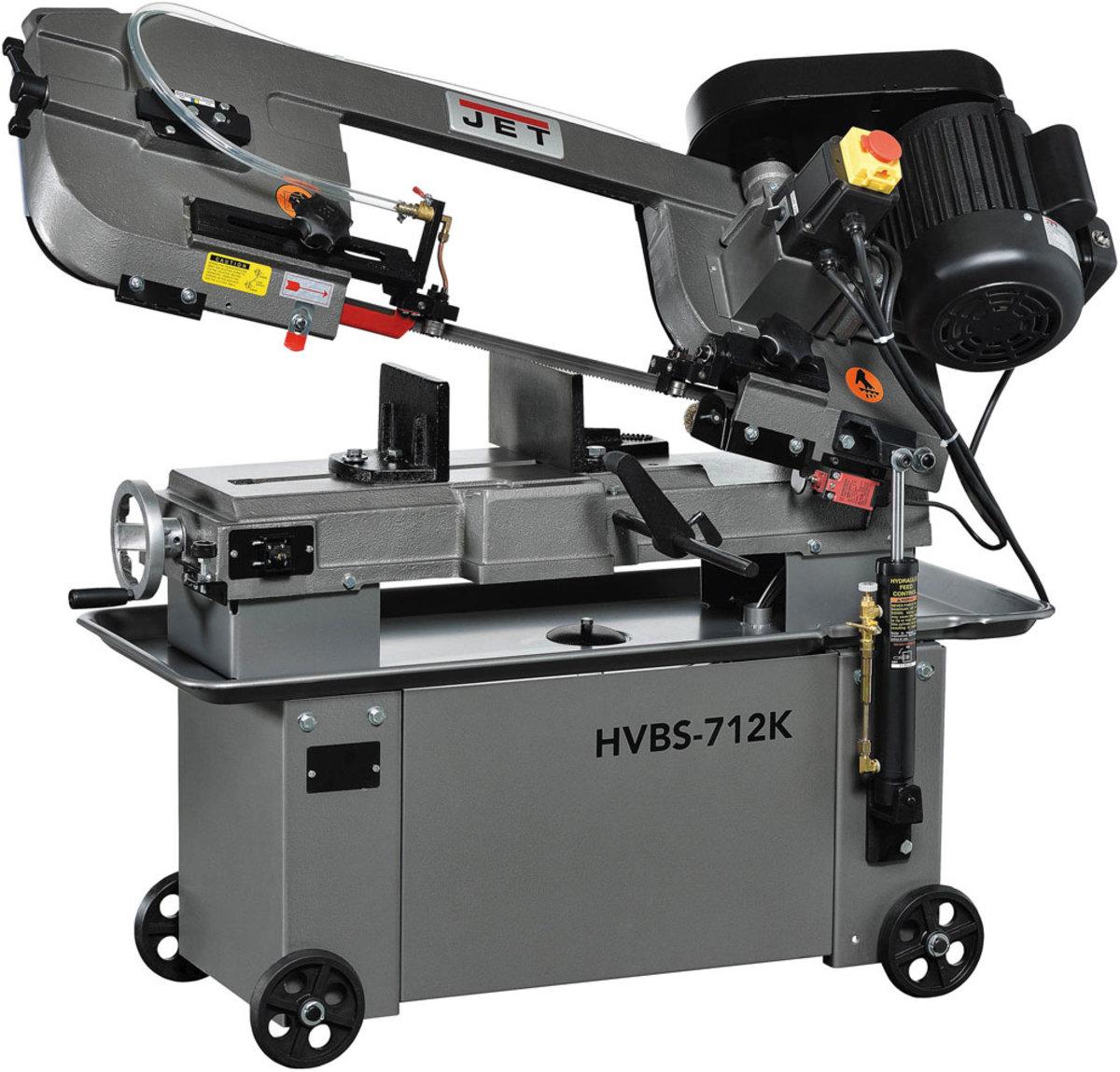

Стрічкопильний верстат по металу JET HVBS-712K: 230V,0,95/0,55кВт,пол. 2362х20 мм,зона обр-110-175мм

ХАРАКТЕРИСТИКИ Напруга, В 230 Макс. Ø обробки за 90 o Ø175 мм Потужність двигуна, кВт 0,55 Зона обробки за 90° Ø175, □180х180 мм, □160x300 мм Зона обробки при + 45 ° праворуч Ø110, □180х110мм Розміри стрічкового полотна 20 х 0,9 х 2362 мм Швидкість руху полотна, м/хв 20, 32, 45, 72 Діапазон повороту губок лещат 0º-45º Діаметр шківів, мм 300 мм Висота робочого столу, мм 585 Об'єм бака СОЖ, л 8 Потужність двигуна СОЖ 0,1 кВт Різання під кутом 0/+45 Ширина стрічкового полотна, мм 20 Довжина, мм 1260 Ширина, мм 520 Висота, мм 970 Маса, кг 145 Довжина в упакуванні, см 129,54 Ширина в упакуванні, см 62 Висота в упакуванні, см 106,68 Маса в упакуванні, кг 156 ОСОБЛИВОСТІ: верстат американського типу; можливість працювати у вертикальній позиції; електроживлення двох типів, побутове 220 В та промислове - трифазне 400 В; присутня система гідророзвантаження; зміна швидкостей руху полотна – ремінна передача; система подачі СОЖ. Стрічкопильний верстат HVBS-712K є представником лінійки моделей американського типу. Верстат використовується для застосування на виробництві, для роботи у промислових умовах. Конструкція стрічкопильного верстата дозволяє здійснювати розпилювання круглих металевих заготованок під прямим кутом, максимальний діаметр яких становить 175 мм, під кутом 45° - 110 мм. Зміна позиції заготованок для визначення кута розпилу здійснюється шляхом перевстановлення губок механічних лещат у необхідне положення. Кут розпилу визначається відповідно до поділів шкали. Тяжка лита консоль обладнана механізмом гідророзвантаження, за допомогою якого зменшується навантаження на оператора при піднятті та опусканні пильної рами. Сила притиску консолі та швидкість подачі рами регулюється за допомогою гідроциліндра. Модель HVBS-712K дозволяє здійснювати розпилювання заготованок у вертикальному положенні. Стрічкопильний верстат оснащений двигуном, здатним працювати в різних режимах електроживлення. При подачі на двигун напруги 220 В, двигун видає потужність 0,56 кВт. Використання верстата на виробництві дозволяє використовувати 3-х фазне електроживлення, збільшуючи потужність двигуна до 0,75 кВт. Ремінна передача дозволяє здійснювати зміну швидкості руху стрічкового полотна. Верстат може виконувати розпилювання заготованок у трьох режимах швидкості руху полотна 25,32,45 і 72 м/хв. Увімкнення двигуна здійснюється через блок керування. Конструкція верстата передбачає встановлення автоматичного вимикача після розпилювання. Модель HVBS-712K має напрямні, що пересуваються по консолі. За допомогою напрямних можна встановити оптимальну величину проходу пилки, підвищуючи якість розпилу та збільшуючи термін експлуатації стрічкового полотна. Напрямні оснащені 5 підшипниками, що регулюють позиціонування стрічкової пилки щодо оброблюваної заготованки, забезпечуючи точність розпилу. На нижній частині пильної рами встановлено диск очищення полотна від стружки. Верстат обладнаний системою подачі СОЖ безпосередньо до зони різання. Натяг стрічкового полотна регулюється вручну. Вага обладнання разом із тумбою-підставкою становить 145 кг. Верстат обладнаний піддоном для збору стружки та відпрацьованої охолоджувальної рідини.
