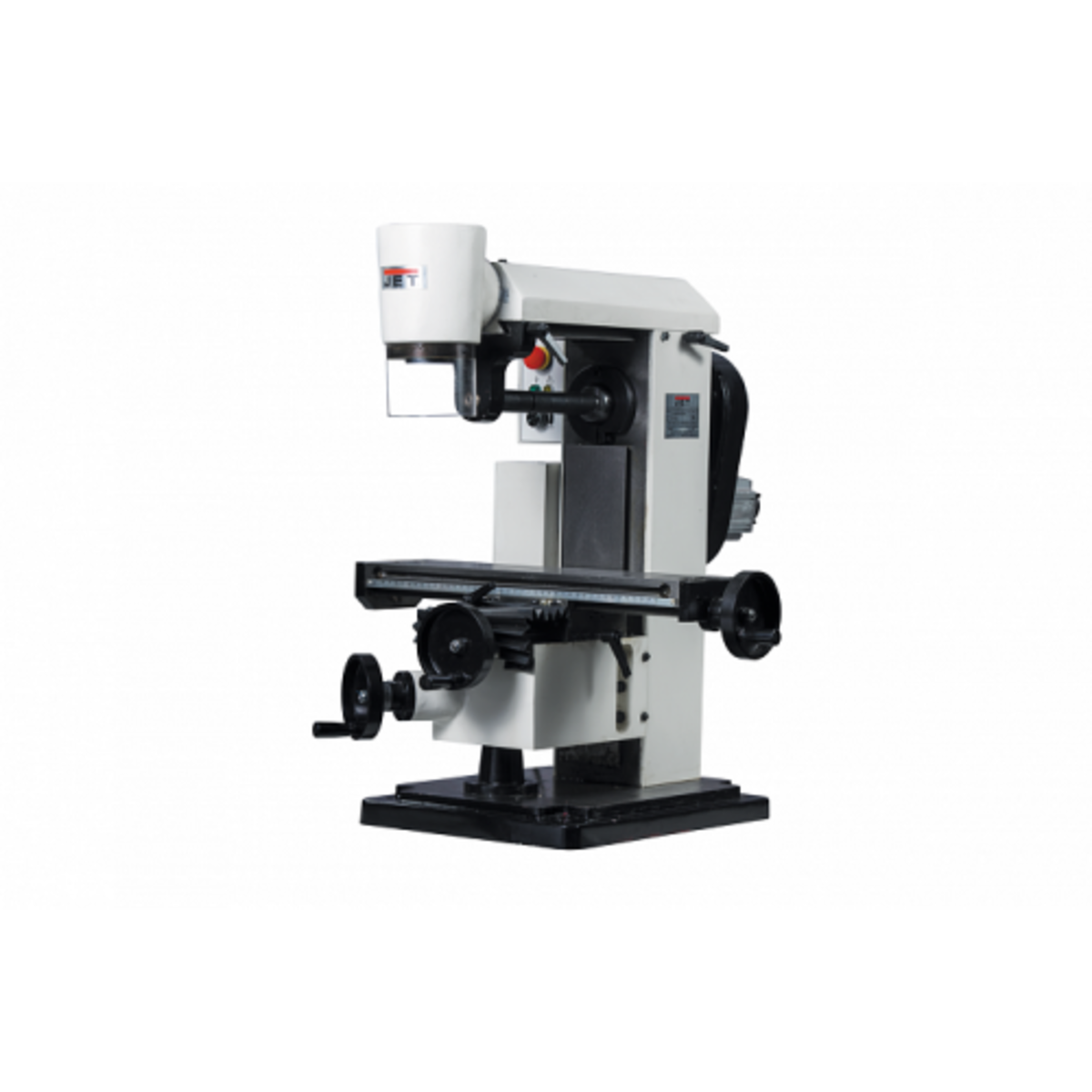

Фрезерно-свердлильний верстат по металу JET JUM-X2

Фрезерно-свердлильний верстат по металу JET JUM-X2 Робочі параметри Максимальний діаметр кінцевої фрези, мм 30 Частота обертання вертикального шпинделя, об/хв 0 - 2500 Конус вертикального шпинделя МК-3 Діапазон повороту вертикальної голови (вправо/ліворуч) ±45° Потужність вертикального двигуна, кВт 0,5 Напруга, 230 Довжина, мм 594 Розміри стільця по осях X та Y, мм 460 x 120 Відстань від вертикального шпинделя до столу, мм 230 Потужність горизонтального двигуна, кВт 0,5 Ширина, мм 740 Ширина Т-подібного паза столу, мм 12 Відстань від вертикального шпинделя до стійки, мм 265 Висота, мм 696 Частота обертання горизонтального шпинделя, об/хв 0 - 2500 Абажур М12 Маса, кг 95 Кількість швидкостей горизонтального шпинделя, шт плавно Свердлильний патрон 1-13 Конус горизонтального шпинделя МК-3 Хід столу по осі X та Y, мм 300 х 120 Відстань від горизонтального шпинделя до столу, мм 230 Хід столу по осі Z, мм 205 Кількість Т-подібних пазів столу, шт 3 Діаметр валу під дискову фрезу 16 Маса в упаковці, кг 122 Макс. 63 мм Тип двигуна Безколекторний Нахил вертикального положення 45° ліворуч/праворуч Горизонтальний шпиндель-стіл 230 мм Переміщення столу по осі X/Y/Z 300 x 120 x 205 мм Максимальний діаметр свердління чавун, мм 15 Т-подібний паз 12 мм Максимальний діаметр свердління сталь, мм 13 Максимальний діаметр торцевої фрези, мм 30 Кількість швидкостей вертикального шпинделя, шт плавно Особливості: тип верстата – універсальний фрезерний верстат; можливість перевстановлення шпинделя в горизонтальне положення; корпус верстата виготовлений із сірого чавуну; рух робочого столу по осях X, Y та Z; можливість повороту голови вліво та вправо на 45 0; плавне регулювання частоти обертання; фрезерна головка без ходу пінолі. Електронний захист двигуна Потужний безколекторний двигун з плавним регулюванням частоти обертання Інструмент для обслуговування Інструкція з експлуатації Опис: Верстат JUM-X2 є модель універсального фрезерного верстата, призначеного для виконання широкого спектру технологічних операцій. Верстат виготовляється компанією JET у настільному варіанті, має живлення від електромережі напругою 230 В. Модель може використовуватись у домашній обстановці, на виробництві. Технічні можливості обладнання дозволяють виконувати свердлильні та фрезерні роботи у вертикальному та горизонтальному положенні. Верстат оснащений механізмом переустановки фрезерної головки горизонтальне положення для виконання складних технологічних операцій без переустановки заготовки. Для зручності обробки заготовок складної конфігурації модель JUM-X2 має функцію подачі робочого столу відразу по трьох осях. Голова може здійснювати поворот вліво та вправо в діапазоні 0-45 0. Верстат має універсальну конструкцію, володіючи міцною та стійкою основою. Настільне виконання дозволяє використовувати верстат із максимальною ефективністю. Модель розрахована працювати зі шпинделем під конус МК-3. Максимально допустимий діаметр різальних інструментів при свердлінні становить 16 мм. Допустимий діаметр торцевої фрези для роботи на верстаті – 63 мм. Хід пінолі у цій моделі відсутній. Виліт шпинделя становить 265 мм. Верстат комплектується свердлильним патроном, оправленням під горизонтальний шпиндель. Обладнання має потужний електродвигун 0,75 кВт, що забезпечує обертання шпинделя у необхідному швидкісному режимі. Верстат JUM-X2 оснащений системою плавного регулювання частоти обертання шпинделя. Діапазон частоти обертання шпинделя 0-2500 об/хв залежно від технологічності режиму різання. Вмикання та вимикання верстатом, зміна частоти обертання шпинделя здійснюються з пульта управління, розташованого на лівій стороні стійки. Робочий стіл оснащений Т-подібними пазами у кількості 3 шт. Ширина пазів становить 12 мм, дозволяючи встановлювати додаткове оснащення, механічні лещата для кріплення заготовок. Робоча зона закрита захисним екраном. Вага верстата складає 95 кг.
