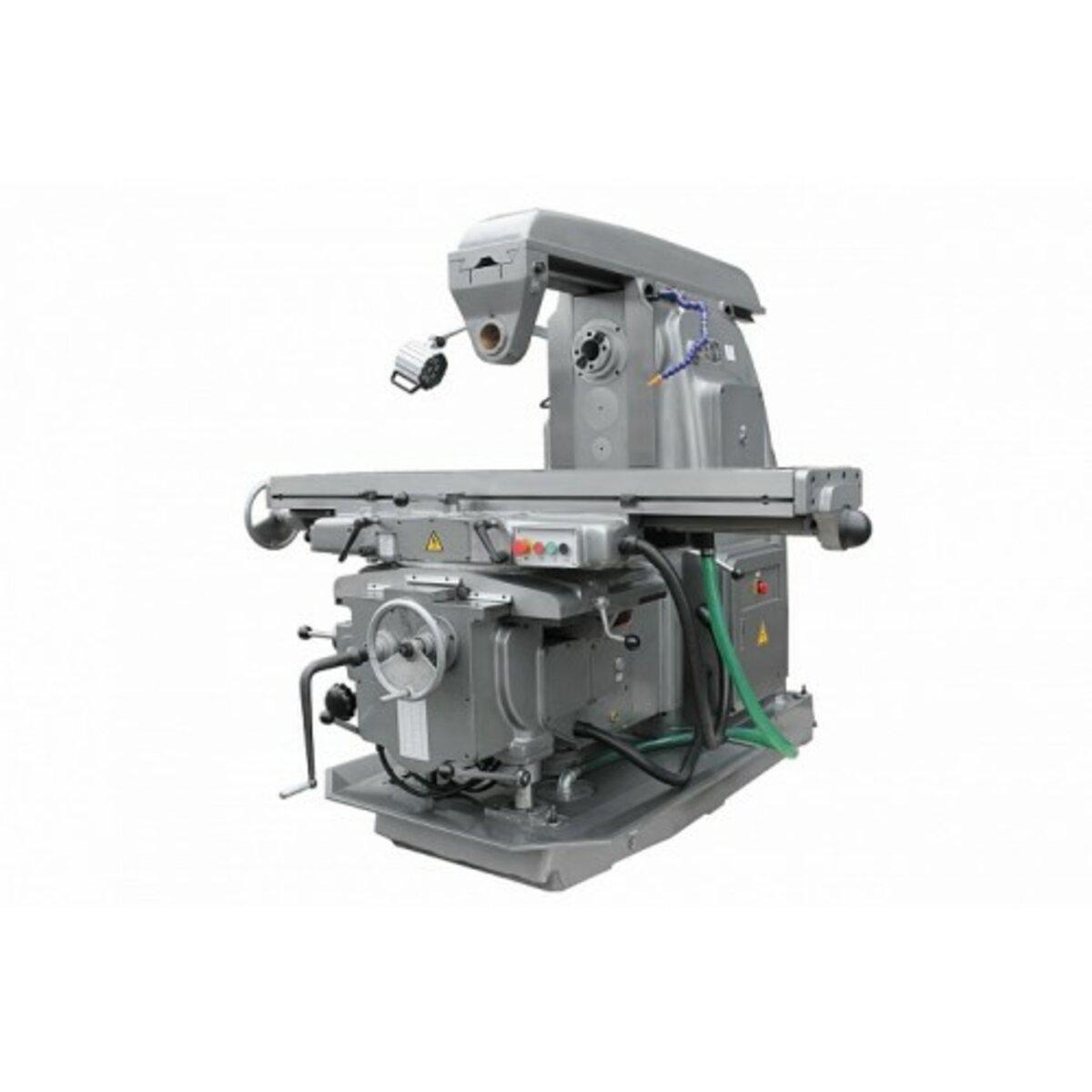

Фрезерний горизонтальний верстат по металу JET JHM-1667

Фрезерний горизонтальний верстат по металу JET JHM-1667 Робочі параметри Відстань від центру столу до вертикальної направляючої колони, 255-570 Макс. кут повороту столу, град ±45° Число швидкостей столу, шт 18 років Довжина, мм 2556 Прискорене подавання по осях X, Y, Z, мм/хв. 2300 / 2300 / 770 Ширина, мм 2159 Ширина Т-подібного паза столу, мм (3)18x90 Діаметр отвору шпинделя, мм 29 Висота, мм 1770 рік Розмір столу, мм 1700x400 Діаметр переднього підшипника шпинделя, мм 100 Маса, кг 3850 Максимальне навантаження на стіл, кг 800 Потужність двигуна подачі, кВт 3 Потужність насоса охолодження, кВт 0,125 Конус шпинделя ISO 50 Швидкість потоку охолоджувальної рідини, л/хв. 22 Потужність двигуна, кВт 11 Відстань від шпинделя до столу (вісь Z), мм 30-410 Діапазон швидкостей подачі столу по осі X, мм/хв. 23,5-1180 Переміщення по осі X (ручний/механічний), мм 900/880 Частота обертання шпинделя, об/хв 30-1500 (18 швидкостей) Діапазон швидкостей подачі столу по осі Y, мм/хв. 23,5-1180 Переміщення по осі Y (ручний/механічний), мм 315/300 Діапазон швидкостей подачі столу по осі Z, мм/хв. 8-394 Переміщення по осі Z (ручний/механічний), мм 385/365 Відстань від осі шпинделя до консолі, мм 190 Опис Горизонтально-фрезерний верстат JET JHM-1667 має горизонтальне розташування осі шпинделя, де головний рух - обертальний рух шпинделя з фрезою, рух подачі - переміщення столу в поздовжньому, поперечному і вертикальному напрямках, допоміжний рух - прискорене переміщення столу в тих же напрямках. Верстат JET JHM-1667 має консольну конструкцію для підйому столу у вертикальному напрямку та призначений для обробки площин, уступів, фрезерування канавок та пазів різних видів, за допомогою циліндричних, кутових, кінцевих, фасонних, сферичних фрез. За типом оброблюваних заготовок призначений для обробки циліндричних, дискових та фасонних конструкцій, а також профілів різного перерізу зі сталі, чавуну, кольорових металів та їх сплавів. Модель JET JHM-1667 може використовуватися як у одиничному виробництві у невеликих майстернях, на ремонтно-механічних та інструментальних ділянках, так і на великих промислових підприємствах у серійному виробництві деталей з використанням функцій автоматичних та напівавтоматичних циклів. Конус горизонтального шпинделя має посадку ISO-50. Хобот з підтримуючою сережкою має можливість переміщення горизонтальними напрямними ковзання типу «Ластівчин хвіст» з можливістю встановлення горизонтальних оправок різної довжини. Висока жорсткість та посилена конструкція дозволяють обробляти деталі вагою до 800 кг з високою точністю та продуктивністю, цьому сприяють прискорені переміщення робочого столу у поперечному, поздовжньому та вертикальному напрямку. Для максимального виключення вібрацій при чорновому обробленні масивних заготовок на верстаті передбачена функція механічного затиску по осях, що надає додаткову жорсткість ударні навантаження, що виникають при обробці деталей. Основні вузли виконані із високоміцних сплавів. Робочий стіл має можливість повороту на кут 45° вліво та вправо. При встановленні його на певний кут і додатковому оснащенні ділильною головкою верстат може фрезерувати гвинтові поверхні. Верстат обладнаний подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
